Antes de la construcción del Muro de Concreto se debe replantear el terreno, este es un paso crítico, ya que un mal replanteo puede comprometer el cálculo y diseño realizado, ya que se estaría construyendo una edificación que no tiene las mismas características que la calculada.

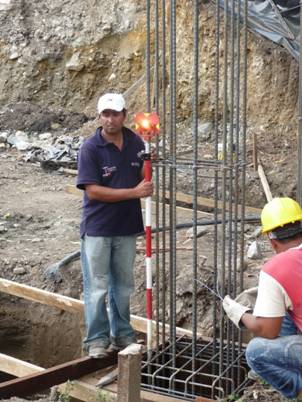

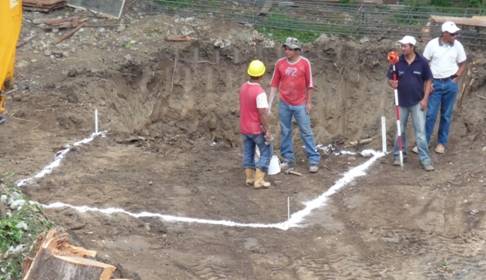

Figura 1 _ Replanteo de una zapata en construcción de Edif. Monserrat Garden, Mérida.

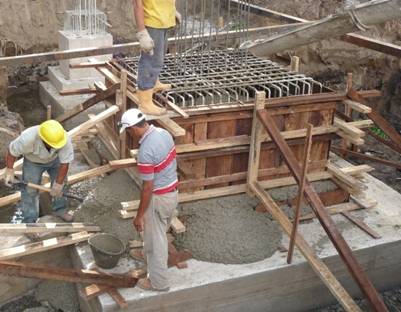

Figura 2 _ Replanteo para determinar la altura de vaciado de la zapata

Luego de replanteado el terreno se procede a excavar para construir las fundaciones del muro, las cuales generalmente son fundaciones corridas, o aisladas en el caso de que el muro este contenido entre dos columnas. En caso del uso de fundaciones aisladas, los muros de concreto descansan sobre las vigas de riostra.

En el momento del vaciado de las fundaciones y vigas de riostra se deben colocar las barras de refuerzo vertical del muro con el distanciamiento y longitud previsto en los planos. Es recomendable poner algunas barras de refuerzo horizontales para facilitar el vaciado de la viga de riostra uniendo las barras verticales.

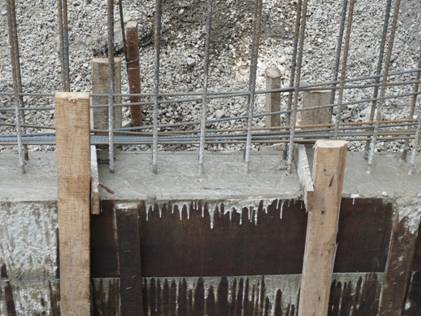

Figura 3 _ Viga de riostra recién vaciada, nótese las barras de refuerzo horizontal a colocar luego.
Obra: Monserrat Garden, Mérida.

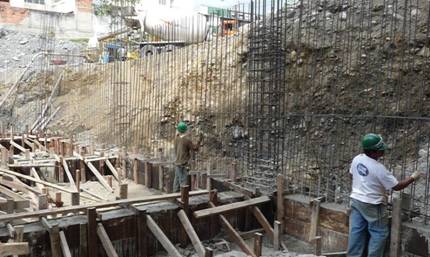

Figura 4 _ Chequeo de barras de refuerzo luego del vaciado de la viga de riostra.
Obra: Monserrat Garden, Mérida.

En los casos en los que el muro será vaciado directamente a la tierra, se la debe humedecer abundantemente antes del vaciado, especialmente ante la presencia de arenas muy secas, esto con la finalidad de prevenir que la tierra absorba parte del agua del concreto fresco.

Luego de que se tienen las barras de refuerzo vertical dispuestas, se procede a marcar la ubicación de las barras horizontales con el distanciamiento indicado en los planos. Se deben cumplir con las longitudes mínimas de solape y anclaje de las barras.

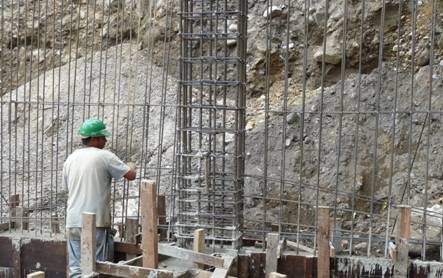

Figura 5 _ Montaje de armadura horizontal. Obra: Monserrat Garden, Mérida.

Se deben atar las barras unas con otras para que en el momento en que se proceda a vaciar el muro no se produzcan desplazamientos. En caso de que la armadura tenga bastante tiempo colocada y esté a la intemperie, se debe recurrir a un proceso de inspección, observándose si las barras están corroídas, para reemplazarlas o sólo limpiarlas para eliminar el óxido. Aunque la Norma COVENIN 1756-2006 en el capítulo 7 no permite la limpieza del óxido, ya que dicha limpieza de las barras podría disminuir su sección transversal, lo que afectaría de manera negativa el desenpeño del acero en la estructura.

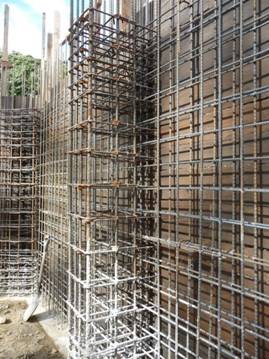

Figura 6 _ Armadura colocada. Nótese la doble capa de armaduras.
Obra: Monserrat Garden, Mérida.

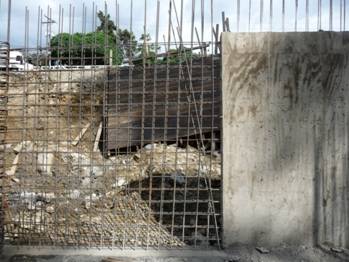

Figura 7 _ Armadura intercepta columna. Obra: Monserrat Garden, Mérida.

Los tipos de encofrados utilizados son los mismos que se emplean para la construcción de losas, los cuales fueron mencionados en la sección del diseño de losas.  Para el caso de la construcción de muros es conveniente utilizar los encofrados de manera, ya que al no tener que hacer muchas modificaciones, pueden llegar a ser reutilizados hasta 25 veces.

El objetivo del encofrado es que las secciones de los muros resulten iguales a como se especifican en los planos, para esto deben ofrecer cierta resistencia que permita contener sin problemas el concreto fresco al momento del vaciado.

Previamente al vaciado, el encofrado debe ser aceitado en la cara que tendrá contacto con el concreto, esto se hace con la finalidad de que el concreto no se adhiera a las paredes del encofrado, permitiendo así un fácil desencofrado. No utilizar bajo ningún concepto gasoil o grasa normal. En caso de que el encofrado sea de madera, también evita que la madera absorba el agua del concreto fresco.


Figura 8 _ Obrero aplicando capa de aceite a encofrado. Obra: Monserrat Garden, Mérida.

Mientras el concreto está fresco, el encofrado no debe dilatarse, encogerse o pandear. Debe estar bien ensamblado, para que en el momento del vaciado el concreto no se filtre, como se muestra en la figura 9.

Figura 9 _ Mal encofrado, el concreto se filtro al instante de usar el vibrador. Obra: Monserrat Garden, Mérida.

Antes de vaciar el concreto se debe verificar que la armadura cumpla con el recubrimiento mínimo establecido en la Norma. También se deben disponer de andamios  para facilitar a los obreros el vertido del concreto y su manipulación.

Al momento de verter el concreto, este no debe exceder de una caída libre de 2 m. de altura, para que así no se disgregue. En el vaciado se utilizan vibradores de aguja, su finalidad es la consolidar y eliminar los vacios de aire del concreto y así eliminar la llamada cangrejera, para un uso óptimo se recomienda vaciar el concreto por capas no mayores de 60 cm. e introducir el vibrador en la capa inferior no más de 15 cm.

El vibrador se debe introducir de forma vertical o ligeramente inclinado y hacerlo rápidamente, manteniéndolo dentro de la capa unos 5 a 15 segundos. Al momento de retirarlo se debe hacer de forma lenta y con velocidad constante hasta que fluya la lechada sobre la superficie, el uso excesivo del vibrador puede producir una disgregación del concreto. Se debe evitar que el vibrador toque las armaduras, por lo que se deben elegir vibradores de diámetro adecuado. Siempre es bueno que durante el vaciado existan vibradores de repuesto, para no alterar los tiempos de trabajo.

Figura 10 _ Vaciado y vibrado de concreto. Obra: Monserrat Garden, Mérida.

Se debe tener presente que el vibrado puede incrementar la presión lateral ejercida por el concreto fresco al encofrado, debido a que la vibración produce que el concreto se comporte como un fluido, por esto el ingeniero debe asegurarse que el encofrado sea capaz de resistir esta presión adicional y el peso del mismo vibrador. Los vibradores deben cumplir el objetivo de consolidar el concreto y no de desplazarlo lateralmente.

Como parte del control de calidad, luego de vaciado el concreto se debe verificar el aplomado del encofrado, para ver si se ha desplazado algún elemento, se considera aceptable un desplome en muros menores a 6 m. de altura de ±24 mm.

El proceso del desencofrado debe ser autorizado por el profesional a cargo de la obra, o por lo menos notificado de que se va a realizar, debido al peligro que conlleva desencofrar los elementos sin que se haya alcanzado la resistencia esperada.

Bajo condiciones favorables del clima, los encofrados de elementos verticales, como muros o columnas, pueden ser desencofrados al día siguiente de vaciados, siempre que se verifique que el concreto se ha endurecido lo suficiente. Pero para climas fríos, con temperaturas menores a 15°C, se recomienda dejarlos mayor tiempo.

Una de las ventajas de remover el encofrado de manera temprana, es que el concreto no ha alcanzado su máxima resistencia, por lo que es fácil realizarle reparaciones. La tabla 1  indica los plazos mínimos de tiempo en los cuales se deben desencofrar los elementos.

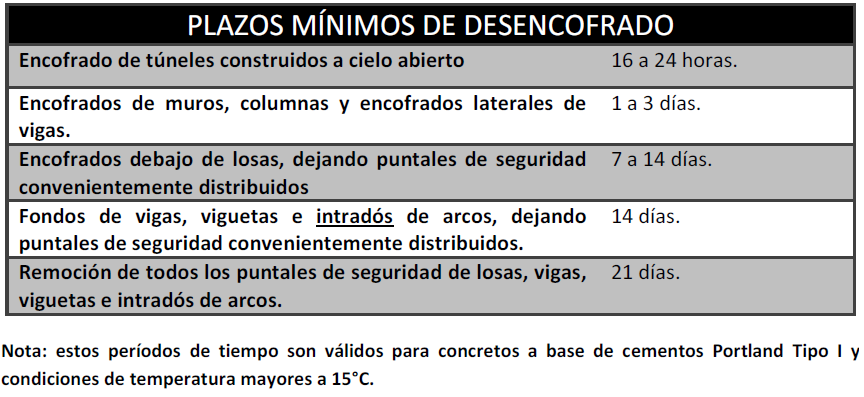

Tabla 1 _ Plazos mínimos de desencofrado.

Lo importante al desencofrar los elementos es que se debe hacer de una forma segura, en la que no se ponga en riesgo al individuo, ni tampoco se produzcan daños en la superficie del elemento. Se debe tener mayor cuidado en los extremos libres del muro, ya que son susceptibles a daños o desprendimientos de concreto.
