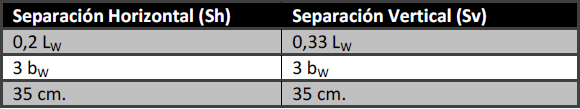

Se exige que la separación de las barras de acero no exceda de los siguientes valores:

                                                   Donde:                  bW: Espesor del muro
                                                                                LW: Longitud del muro en la dirección de la fuerza cortante.

Para  :

          Cuantía mínima para barras menores o iguales a 5/8”:

• Cuantía Vertical,


• Cuantía Horizontal,



          Cuantía mínima para barras mayores a 5/8”:

• Cuantía Vertical,


• Cuantía Horizontal,

Con excepción de los muros en sótanos, los muros estructurales con un espesor mayor a 20 cm. tendrán armaduras en ambas direcciones dispuestas en dos capas paralelas a las caras del muro de la siguiente forma:

• Se colocará una malla electrosoldada que tenga entra ½ y ⅔ de las armaduras que se requieren para cada dirección colocada a no menos de 5 cm. ni más de un tercio del espesor del muro medido a partir de la superficie exterior.


• Se colocará una malla interior que posea el resto del acero requerido en cada dirección, con un recubrimiento no menor de 2 cm. ni más de un tercio del espesor del muro medido desde su superficie interior.

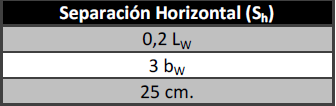

Se exige que la separación de las barras de acero no exceda de los siguientes valores:

Tabla 2 _ Separación máxima de las barras de acero

La cuantía de acero tanto vertical como horizontal no puede ser menor a 0,0025. Cuando la relación de aspecto hW/LW < 2,0 la cuantía de refuerzo vertical debe ser igual a la cuantía horizontal.

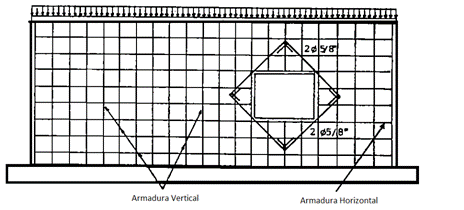

Además de los requerimientos mínimos exigidos para las armaduras, la Norma también exige que se deban colocar no menos de 2 barras #5 alrededor de todas las aberturas de ventanas y puertas. Estas barras deben tener una longitud mayor a la longitud de desarrollo y no ser menores de 60 cm. en todas las esquinas. En la Figura 4.3 se muestra un ejemplo de esto.

Figura 2 _ Refuerzo adicional en aberturas

Según diversos autores (Alcocer, 1995) resultados experimentales han demostrado que la disposición de los aceros de las armaduras de menor diámetro y por ende de menor separación mejoran la respuesta histerética de los muros, comparándola con barras de mayor diámetro y mayores separaciones.
