SIMULACIÓN DE CONFIGURACIONES ESTRUCTURALES CON EL PROGRAMA SAP2000
En esta sección se muestran distintas configuraciones estructurales simuladas con el programa SAP2000. Claramente se aprecia el comportamiento de las estructuras según su forma modal de mayor participación.

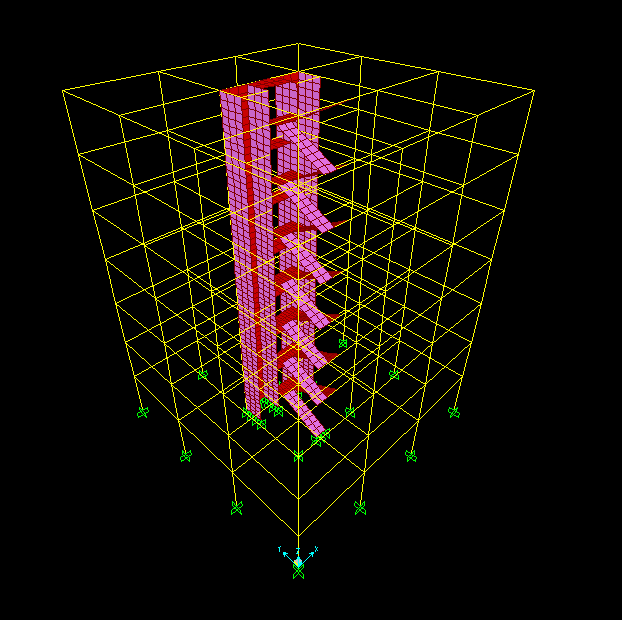

Edificio regular simétrico
Este edificio posee una forma y una districión de rigideces simétrica. Su comportamiento modal funadmental es de traslación. La configuración de luces y de dimensionado de los elementos se mantuvo para los demás edificios.

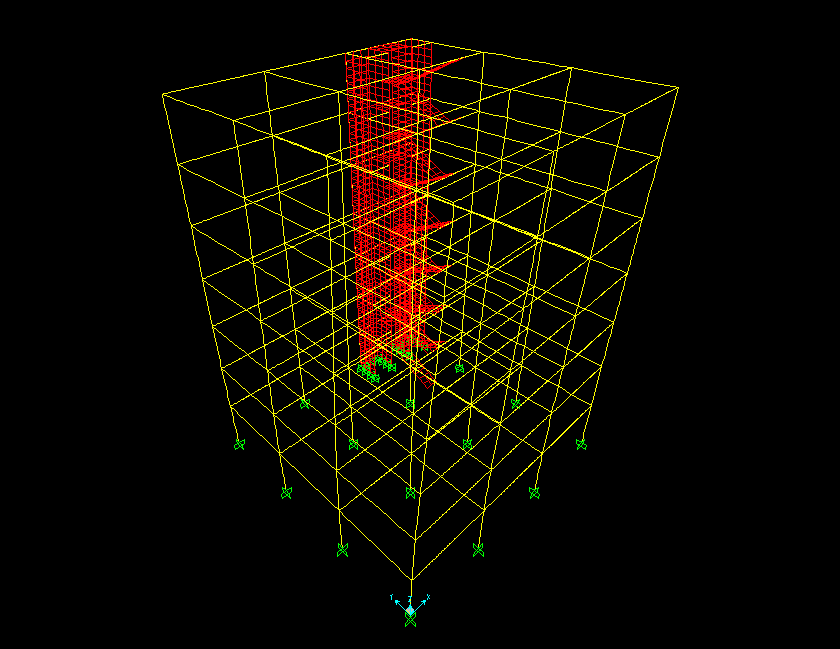

Edificio de forma regular con una distribución asimétrica de las rigideces
Debido a la concentración de rigideces en una esquina, la estructura presenta una forma modal dominada por la torsión.

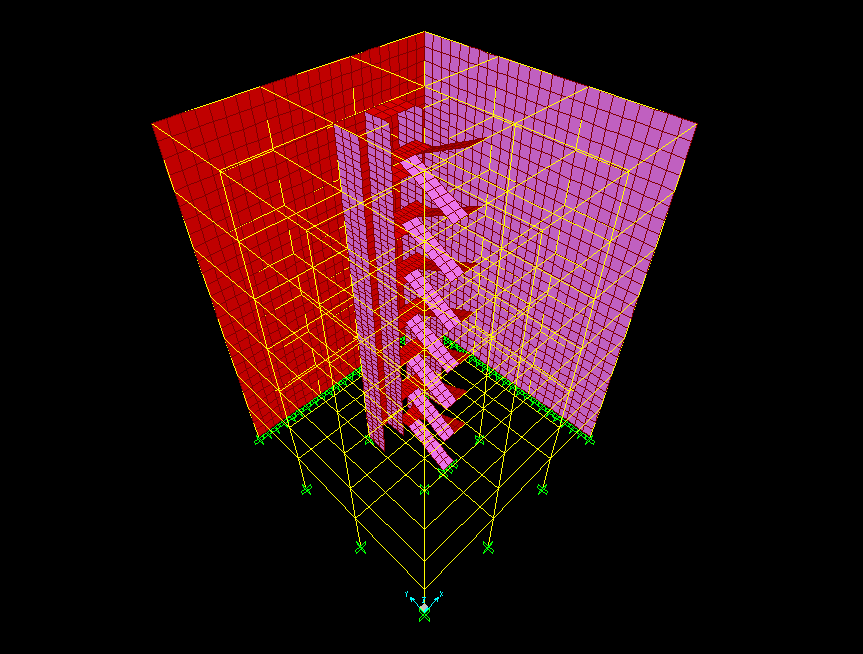

Edificio de forma regular típico en esquinas
De igual forma esta estructura simétrica en forma se verá sometida a fuerzas torsionales.

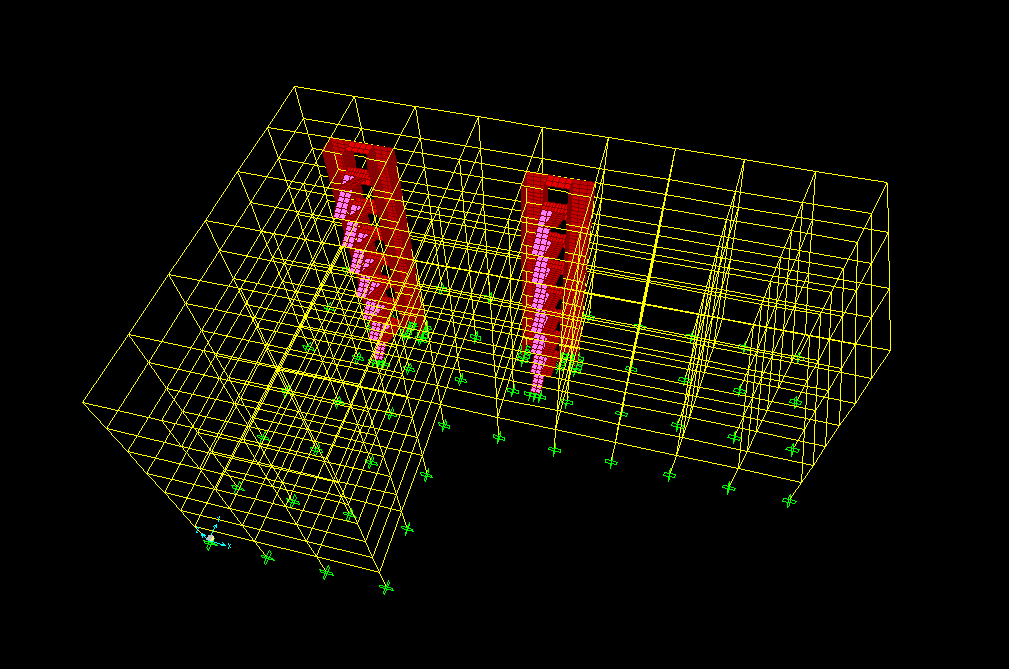

Edificio con planta tipo L
Esta estructura de forma irregular en planta presenta mayores desplazamientos en las alas y se concentran las solicitaciones en el centro.
Edificio con piso blando
Esta estructura presenta una marcada diferencia de rigideces en el primer nivel. Como se puede notar en la simulación, las solicitaciones a las que se ve sometida lla estructura se concentran en el primer piso y el resto de la estructura sigue casi intacta.

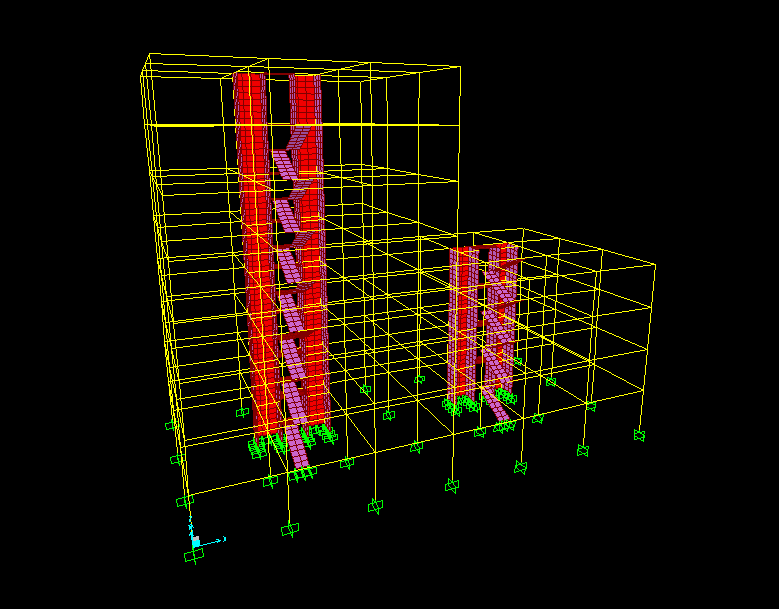

Edificio con brusco cambio de forma en altura
Por la marcada diferencia en la continuidad de los elementos resistentes, la estructura presenta grandes solicitaciones en el nivel donde ocurre este cambio y además presenta grandes desplazamientos en la parte mas alta de la misma.
