Las fuerzas de tracción y compresión a las que está sometida la viga durante un evento sísmico son transmitidas al nodo, produciendo grandes esfuerzos cortantes en él. Cuando la conexión entre la viga y la columna es excéntrica, es decir que el eje de la columna no está alineado al eje de la viga, los esfuerzos cortantes se concentran en un lado del nodo, por lo que se produce un efecto adicional de torsión en este. Este efecto de excentricidad produce un comportamiento que aún no se conoce con precisión, debido a la falta de estudios acerca del tema. Además es importante evitar los daños en los nodos debido a la dificultad que implicaría repararlos luego de un evento sísmico.

La excentricidad en el nodo es muy común en los pórticos exteriores de los edificios, debido a que se busca alinear la cara externa del pórtico junto con los elementos no estructurales. Esto produce un pobre comportamiento de los pórticos debido a las fuerzas torsionales inducidas al nodo.

Según estudios de Kusuhara, Azukawa, Shiohara y Otani (2004), realizados a nodos contenidos en pórticos internos, indican que la excentricidad en las vigas reduce la capacidad de resistir corte a un 94% de lo que lo haría una junta con vigas alineadas y se produce un severo daño en la columna en el lado donde está apoyada la viga, mientras que el otro lado solo presenta grietas pequeñas.

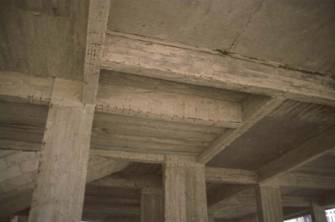

Figura 1 _ Conexión viga-columna excéntrica.

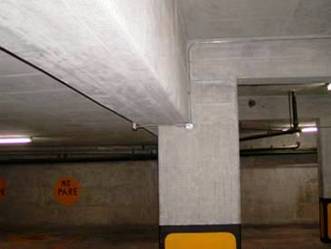

Figura 2 _ Pésima configuración estructural.
Excentricidades en las conexiones viga-columna.
